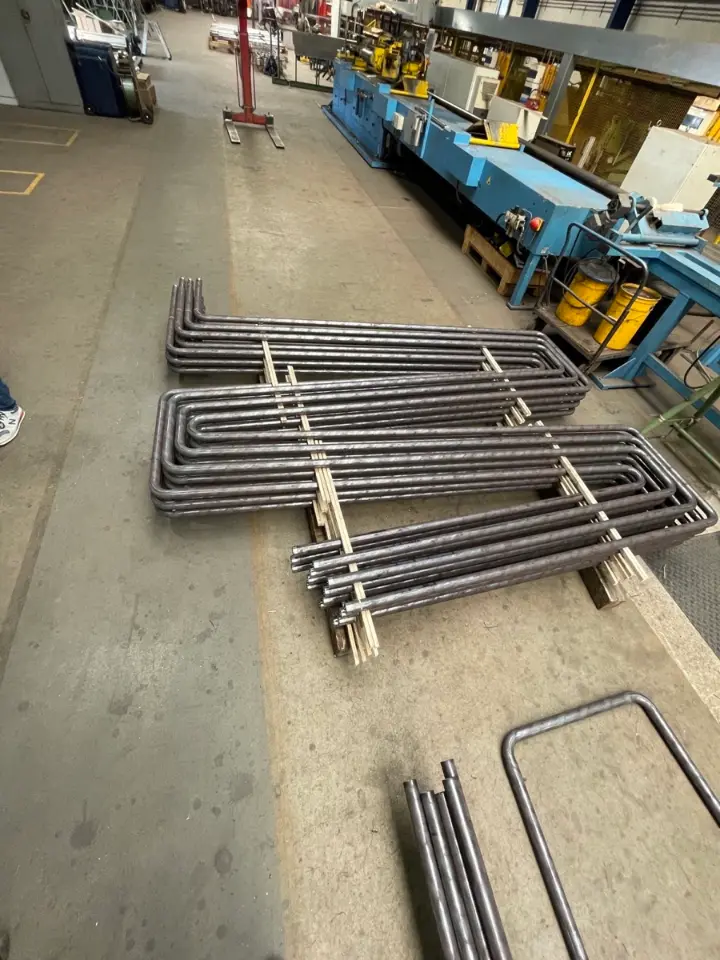

Überhitzerschlangen
Gebogene Rohrstränge für den heißesten Bereich des Kessels – nach Zeichnung gebogen, geschweißt und geprüft. Wir liefern sie aus warmfesten Güten mit definierten Biegeradien, Strangabständen und nachgewiesener Restwanddicke im Bogen.
Was ist eine Überhitzerschlange?
Eine Überhitzerschlange ist ein gebogener Rohrstrang im Kessel, in dem Dampf über die Sattdampftemperatur hinaus erhitzt wird. Sie steht im heißesten Bereich und trägt gleichzeitig den vollen Innendruck – die härteste Kombination, die ein Rohrwerkstoff aushalten muss. Im Englischen heißt sie superheater coil.
Lieferumfang & Ausführung
| Merkmal | Angabe |
|---|---|
| Fertigungsgrundlage | Zeichnung mit Biegeplan, Radien, Strangabständen und Nahtlagen |
| Rohrabmessung | Außendurchmesser 25 bis 133 mm, Wanddicke nach Auslegung |
| Biegeradius | 1,5 D bis 5 D nach Zeichnung, engere Radien auf Anfrage |
| Restwanddicke | im Bogen nachgewiesen und dokumentiert – dort ist die Beanspruchung am höchsten |
| Werkstoffe | 16Mo3, 13CrMo4-5, 14MoV6-3, 10CrMo9-10, X20CrMoV11-1, P91 |
| Schweißausführung | Stumpfnähte nach qualifizierten Verfahren, Vorwärmung und Wärmenachbehandlung nach Werkstoff |
| Prüfung | Durchstrahlungs- oder Ultraschallprüfung der Nähte, Druckprüfung, Kugeldurchgang |
| Regelwerk | EN 12952 für Wasserrohrkessel, AD 2000-Merkblatt W 4 für die Rohre |
| Dokumentation | Zeugnis 3.1 oder 3.2 nach EN 10204, Biege- und Prüfprotokoll, WPQR |
Welche Werkstoffe wir dafür liefern
Die Güte richtet sich nach Medium, Temperatur und Druck. Zu jeder Güte finden Sie das Datenblatt mit Zusammensetzung, Kennwerten und Normen.
Typische Einsatzgebiete
- Überhitzer und Zwischenüberhitzer in Dampfkesseln
- Economiser-Bündel und Speisewasservorwärmer
- Rohrschlangen in Abhitzekesseln hinter Gasturbinen
- Müllverbrennungsanlagen mit korrosiver Rauchgasseite
- Biomasse- und Ersatzbrennstoffkessel
- Ersatzbündel bei Revision und Schadensfall
Was Sie an Nachweisen bekommen
Abnahmeprüfzeugnis 3.1 oder 3.2 nach EN 10204
Chargenbezogene Prüfergebnisse für jede drucktragende Position, auf Wunsch gegengezeichnet.
Zerstörungsfreie Prüfung
Sicht-, Eindring-, Magnetpulver-, Ultraschall- oder Durchstrahlungsprüfung der Schweißnähte nach Vorgabe.
Druckprüfung
Hydrostatische Prüfung nach Regelwerk und Zeichnung, mit Protokoll.
Rückverfolgbarkeit
Charge und Schmelze jeder Position bleiben über die Dokumentation nachvollziehbar.
Von der Zeichnung zur Lieferung
1. Zeichnung oder Skizze
Sie schicken uns Zeichnung, Isometrie oder Stückliste – auch eine Handskizze mit Maßen genügt für den Anfang.
2. Werkstoff und Regelwerk klären
Wir stimmen Güte, Norm, Druckstufe und gefordertes Zeugnis mit Ihnen ab.
3. Angebot
Sie erhalten ein Angebot mit Preis, Ausführung und verbindlichem Termin.
4. Lieferung mit Dokumentation
Die Komponente kommt einbaufertig, mit Zeugnissen und Prüfprotokollen.
Überhitzerschlangen – häufige Fragen
Worauf kommt es beim Biegen an?
Auf die Restwanddicke im Bogen. Beim Biegen wird die Außenseite dünner, und genau dort ist die Beanspruchung am höchsten. Die Zeichnung gibt den zulässigen Mindestwert vor; wir weisen ihn nach und dokumentieren ihn.
Welcher Werkstoff für welche Temperatur?
Richtwerte für den Dauerbetrieb: 16Mo3 bis rund 530 °C, 13CrMo4-5 bis 570 °C, 14MoV6-3 bis 565 °C, 10CrMo9-10 bis 600 °C, X20CrMoV11-1 bis 580 °C und P91 bis etwa 620 °C. Maßgeblich sind die Zeitstandwerte der Norm und die Auslegung nach Regelwerk.
Was ist der Unterschied zwischen Überhitzerschlange und Rohrschlange?
Die Rohrschlange ist der allgemeine Begriff für einen gebogenen Rohrstrang. Die Überhitzerschlange ist die Rohrschlange im Überhitzer eines Kessels – also der Anwendungsfall mit der höchsten Temperatur und dem vollen Innendruck.
Welche Prüfungen sind üblich?
Sichtprüfung aller Nähte, Durchstrahlungs- oder Ultraschallprüfung der Stumpfnähte, Druckprüfung mit Protokoll und der Kugeldurchgang zum Nachweis des freien Querschnitts nach dem Biegen.
Was braucht ihr für ein Angebot?
Die Zeichnung mit Biegeplan, Rohrabmessung, Werkstoffgüte, Anzahl der Stränge, Auslegungsdruck und -temperatur sowie das geforderte Zeugnis nach EN 10204. Für eine erste Kalkulation genügt auch eine bemaßte Skizze mit Radien und Strangzahl.
Überhitzerschlangen anfragen?
Zeichnung, Werkstoff und Stückzahl genügen – wir melden uns mit Preis und Termin.
