Rohrschlangen & Heizregister
Gebogene Rohrstränge, die Wärme aufnehmen oder abgeben – Economiser, Verdampfer, Kühl- und Heizschlangen. Wir liefern Rohrschlangen nach Ihrer Zeichnung, kaltgebogen nach Radius, geprüft und dokumentiert.
Was ist eine Rohrschlange?

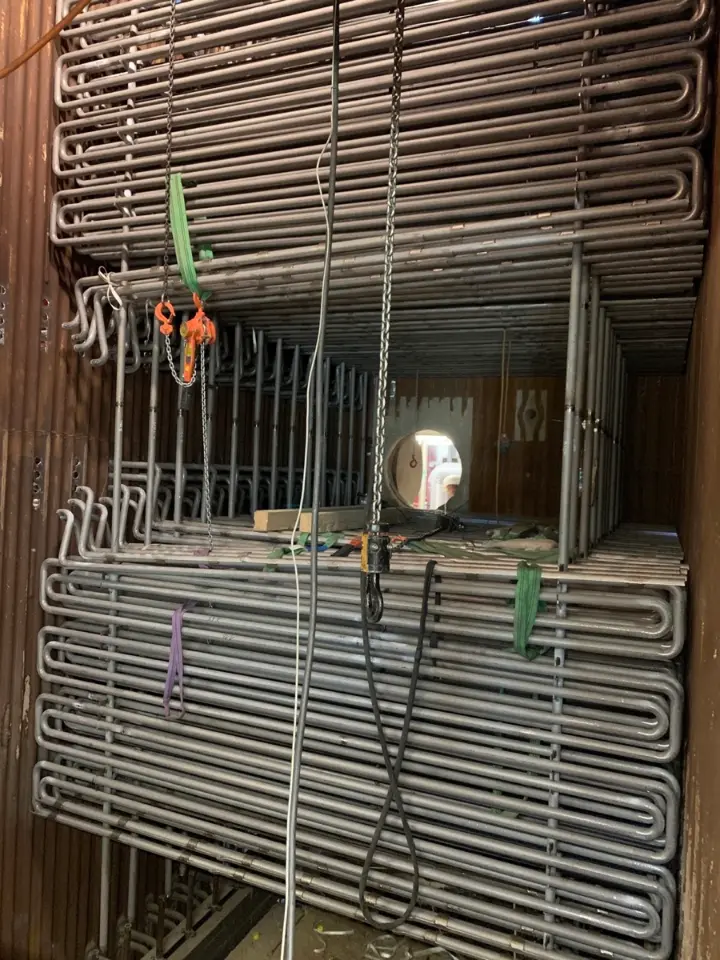

Eine Rohrschlange ist ein mehrfach gebogener Rohrstrang, der auf engem Raum eine große Wärmeübertragungsfläche unterbringt. Sie kommt überall dort zum Einsatz, wo Wärme zwischen zwei Medien übertragen wird – als Economiser im Rauchgaszug, als Verdampfer, als Kühlschlange im Behälter oder als Heizregister in der Luftaufbereitung. Anders als die Überhitzerschlange arbeitet sie im mittleren Temperaturbereich und wird meist aus unlegierten oder niedriglegierten Kesselrohren gefertigt.
Lieferumfang & Ausführung
| Merkmal | Angabe |
|---|---|
| Fertigungsgrundlage | Zeichnung oder Isometrie mit Radien, Teilung und Anschlüssen |
| Rohrabmessungen | Ø 21,3 bis 133 mm, Wanddicke nach Auslegung |
| Biegeradius | ab 1,5 × Rohrdurchmesser, kaltgebogen |
| Bauform | Flachschlange, Schraubenschlange, Register mit Sammlerkästen |
| Anschlüsse | Schweißenden, Flansche oder Sammleranbindung nach Zeichnung |
| Werkstoffe | P235GH, P265GH, 16Mo3, 13CrMo4-5, 10CrMo9-10, Edelstahl, hitzebeständig |
| Prüfung | Maß- und Sichtprüfung, Druckprüfung, Restwanddickenmessung im Bogen |
| Oberfläche | gebeizt, gestrahlt oder grundiert auf Wunsch |
| Dokumentation | Zeugnis 3.1 oder 3.2 nach EN 10204, Maß- und Druckprotokoll |
Welche Werkstoffe wir dafür liefern
Die Güte richtet sich nach Medium, Temperatur und Druck. Zu jeder Güte finden Sie das Datenblatt mit Zusammensetzung, Kennwerten und Normen.
Typische Einsatzgebiete
- Economiser im Rauchgaszug von Dampfkesseln
- Verdampferschlangen in Abhitzekesseln
- Kühlschlangen in Behältern, Reaktoren und Tanks
- Heizregister in Lufttrocknung und Prozesslufterwärmung
- Wärmerückgewinnung in Industrieöfen
- Ersatzschlangen bei Revision und Rohrreißer
Was Sie an Nachweisen bekommen
Abnahmeprüfzeugnis 3.1 oder 3.2 nach EN 10204
Chargenbezogene Prüfergebnisse für jede drucktragende Position, auf Wunsch gegengezeichnet.
Zerstörungsfreie Prüfung
Sicht-, Eindring-, Magnetpulver-, Ultraschall- oder Durchstrahlungsprüfung der Schweißnähte nach Vorgabe.
Druckprüfung
Hydrostatische Prüfung nach Regelwerk und Zeichnung, mit Protokoll.
Rückverfolgbarkeit
Charge und Schmelze jeder Position bleiben über die Dokumentation nachvollziehbar.
Von der Zeichnung zur Lieferung
1. Zeichnung oder Skizze
Sie schicken uns Zeichnung, Isometrie oder Stückliste – auch eine Handskizze mit Maßen genügt für den Anfang.
2. Werkstoff und Regelwerk klären
Wir stimmen Güte, Norm, Druckstufe und gefordertes Zeugnis mit Ihnen ab.
3. Angebot
Sie erhalten ein Angebot mit Preis, Ausführung und verbindlichem Termin.
4. Lieferung mit Dokumentation
Die Komponente kommt einbaufertig, mit Zeugnissen und Prüfprotokollen.
Rohrschlangen & Heizregister – häufige Fragen
Worauf kommt es beim Biegen an?
Auf die Restwanddicke im Außenbogen. Beim Kaltbiegen wird die Wand dort dünner, und genau dort ist die Beanspruchung am höchsten. Die Zeichnung muss deshalb die zulässige Mindestwanddicke nach dem Biegen angeben, nicht nur die Ausgangswand.
Wie klein darf der Biegeradius werden?
Üblich sind Radien ab 1,5 × Rohrdurchmesser. Kleinere Radien sind möglich, erhöhen aber die Wandverdünnung im Außenbogen und die Ovalität. Bei drucktragenden Schlangen legt das anzuwendende Regelwerk die Grenze fest.
Was ist der Unterschied zur Überhitzerschlange?
Die Temperatur. Überhitzerschlangen arbeiten im warmfesten Bereich und brauchen entsprechende Werkstoffe wie 13CrMo4-5 oder P91. Rohrschlangen für Economiser, Verdampfer und Register bleiben darunter und kommen meist mit P235GH, P265GH oder 16Mo3 aus.
Wird die Schlange druckgeprüft geliefert?
Auf Wunsch ja. Üblich ist die Wasserdruckprüfung mit Protokoll, bei Bedarf zusätzlich eine Dichtheitsprüfung. Umfang und Prüfdruck richten sich nach dem Regelwerk und Ihrer Spezifikation.
Was braucht ihr für ein Angebot?
Zeichnung oder Isometrie mit Radien und Teilung, Rohrabmessung und Wanddicke, Werkstoffgüte, Anzahl der Schlangen, Art der Anschlüsse und das geforderte Zeugnis nach EN 10204.
Rohrschlangen & Heizregister anfragen?
Zeichnung, Werkstoff und Stückzahl genügen – wir melden uns mit Preis und Termin.
